Madeni paranın çapı 16,25 milimetredir. Schmalz'ın yeni alan tutucusunun taban bölümü bundan biraz daha yüksek. Buna on milimetre kalınlığında bir sızdırmazlık sünger eklendi. Aynı zamanda yeni FEL gripper sistemi 26,5 milimetrelik yüksekliği ile ön plana çıkıyor. Schmalz'daki vakum uzmanları, geliştirme sırasında enerji verimliliği ve işletme maliyetlerini de göz önünde bulundurdu. Alan tutucuyu, ayrı ayrı kontrol edilebilen ve kapatılabilen dört bölgeye ayırdılar. Karışan konturları mümkün olduğunca küçük tutmak için, özel vakum bölgeleri bölüme entegre edilmiş kanallar tarafından besleniyor. Vakum, harici vakum jeneratörleri aracılığıyla oluşturuluyor.
MODÜLER VE HAFİF TASARIM

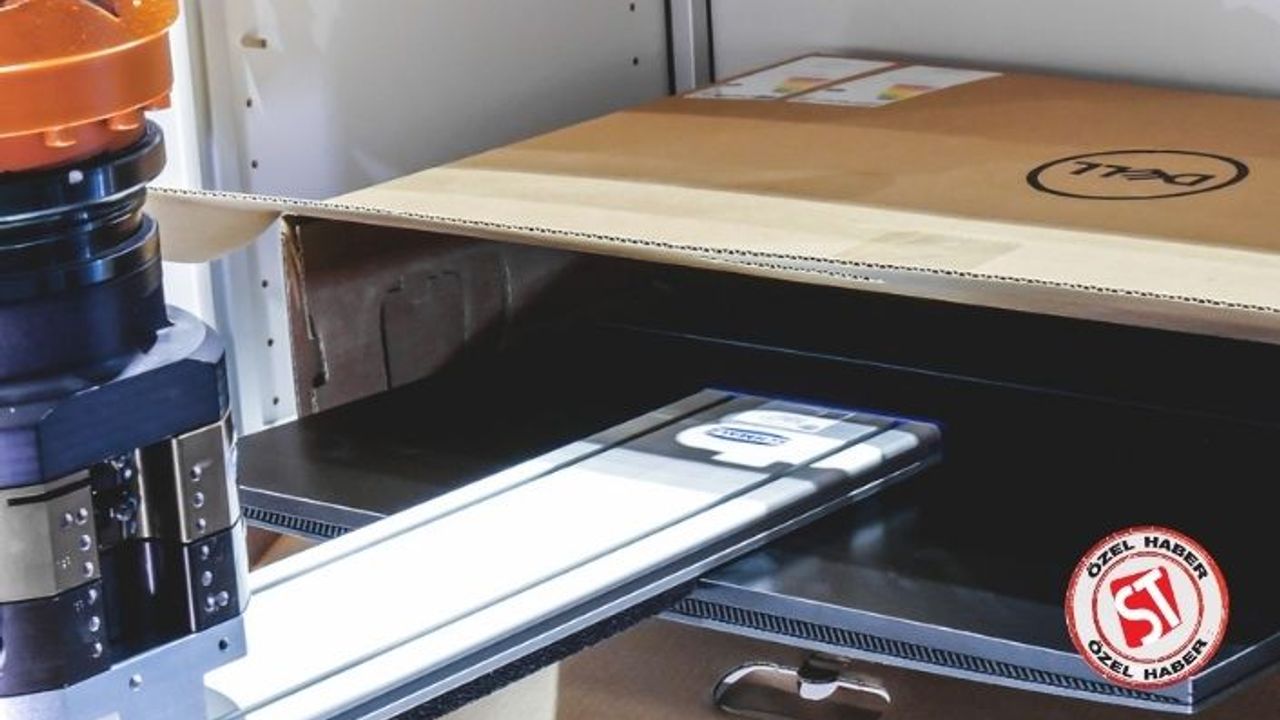

Alüminyumdan yapılmış ana gövde ve modüler hafif tasarım, FEL'in ağırlığını üç kilogramın altında tutuyor ve dikey kurulum konumunda 1400 N'a kadar yüksek bir yük kapasitesi sağlıyor. Bu durum yeni vakumlu gripper sisteminin taşıma kutularının veya raf bölmelerinin derinliklerine girmesine ve ayrıca çeşitli boyutlarda ve alma konumlarında uygulamalarında monitörler, ekran gibi iş parçalarını dinamik olarak çıkarmasına ve yerleştirmesine olanak tanıyor. Sızdırmazlık süngeri özellikle iş parçası yüzeyine karşı hassas, uzun bir kullanım ömrüne sahip ve hızlı değişen film sayesinde kolayca değiştirilebiliyor.
